基礎(chǔ)處理

一、基礎(chǔ)檢查

基礎(chǔ)選用瀝青混凝土

1、表層細(xì)瀝青厚度不得低于3cm，型號(hào)為AC-10F，必須用攤鋪機(jī)進(jìn)行施工，總養(yǎng)護(hù)期不少于28天

2、單片場(chǎng)地的坡度至少應(yīng)為0.5%（1:200），最大不應(yīng)超過(guò)1%（1:100）

3、基礎(chǔ)表面應(yīng)保證夏季高溫時(shí)不反油、無(wú)蜂窩、無(wú)麻面、無(wú)油、沒(méi)有受柴油、汽油污染，如瀝青混凝土遇水后有泥點(diǎn)，必須用大量潔凈的水沖洗

4、球場(chǎng)的縱軸線應(yīng)為南北朝向，排水坡度可以選擇自西向東或自東向西

5、基礎(chǔ)表面無(wú)裂縫，無(wú)粘接不牢之處，經(jīng)冬夏熱脹冷縮之后，場(chǎng)地不產(chǎn)生裂縫，無(wú)不均勻沉降

6、場(chǎng)地基礎(chǔ)應(yīng)平整、密實(shí)，半徑3米范圍內(nèi)誤差不得超過(guò)3mm

7、基礎(chǔ)表面未被混凝土密封或其它化合物密封

二、清洗

用洗衣粉水液或洗潔精水液，清洗基面，再用清水沖洗干凈。

清洗后的基礎(chǔ)應(yīng)無(wú)臟污物及其它浮松雜物。

工具/設(shè)備：掃把、水管

底涂

一、底涂施工前

查詢天氣預(yù)報(bào)，如預(yù)報(bào)當(dāng)天有雨不能施工；雨后必須晾曬干透后方可施工。

二、底涂

用T210加20-40目石英砂，添加量不宜超過(guò)30%，用膠刮板分兩道以上刮涂于基面

必須把基面的空隙填平，密封，保證干固后沒(méi)有針孔，表面平整，若基面空隙較大，則需多道。

工具/設(shè)備：膠刮板、攪拌機(jī)

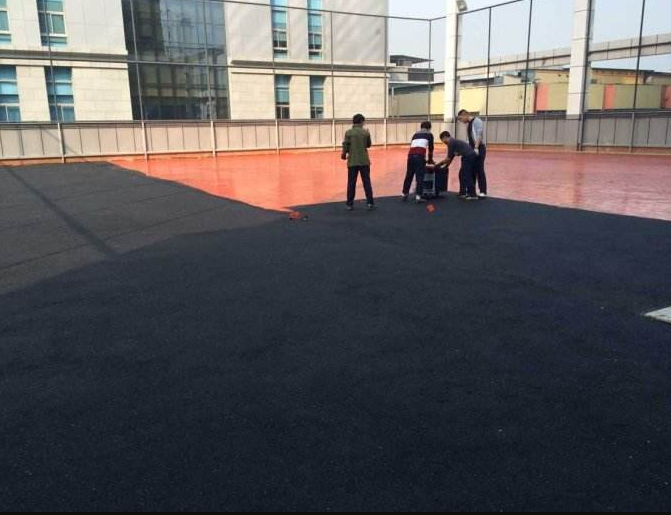

彈性層

一、配料

彈性層P213為雙組份材料，A組：B組=1:3（重量比），若氣溫較低≤10℃，以及相對(duì)濕度較低≤60%，需加入催化劑

必須用攪拌機(jī)攪拌均勻，控制攪拌后施工時(shí)間，通常在1-2h內(nèi)；嚴(yán)格控制催化劑用量，不宜多加也不宜少加。

工具/設(shè)備：電子稱、攪拌機(jī)、配料桶、推車

三、涂刮

攪拌均勻后用鏝刀或刮板涂于基面

每道涂刮厚度不能超過(guò)2mm，每道涂刮時(shí)間間隔以前一道干固為準(zhǔn)，直至涂刮至所需厚度。涂刮時(shí)注意流平效果。避免在猛烈陽(yáng)光照射下施工。

工具/設(shè)備：鏝刀、刮板

四、積水找平修補(bǔ)

彈性層干固后，用積水法測(cè)試表面平整度，積水處用P213修補(bǔ)平整

表面若有粒狀雜物或堆積處需用打磨機(jī)或其它工具修整平后才能進(jìn)行面漆施工。

工具/設(shè)備：打磨機(jī)、砂紙

面漆

一、配料

面層P311為雙組份材料A組：B組=1：1（重量比）

嚴(yán)格控制配比，必須用攪拌機(jī)攪拌均勻，控制攪拌后施工時(shí)間，通常在1-2h內(nèi)。

工具/設(shè)備：電子稱、攪拌機(jī)、配料桶

二、噴涂

用專用噴槍分多道噴涂于彈性層面上，需表面粗糙的加入專用砂進(jìn)行噴涂便可

各類球場(chǎng)面層參考做法：

籃球場(chǎng)：分三道噴涂，第一、二道加15%專用砂，第三道不加砂，三秒禁區(qū)應(yīng)做三道加砂的，一道不加砂（共四道）

網(wǎng)球場(chǎng)：分三道噴涂，第一道加50%砂，第二道加50%砂，第三道不加砂。

羽毛球、排球場(chǎng)：不加砂噴涂三道。

最低溫度低于5℃不適宜施工，施工后保持10小時(shí)無(wú)水浸泡。應(yīng)使用同批號(hào)面漆以防色差。

工具/設(shè)備：專用噴槍、空壓機(jī)、推車

劃線

按標(biāo)準(zhǔn)尺寸量度定位，標(biāo)出界線位置，用美紋紙沿界線兩邊貼在球場(chǎng)上，用專用劃線漆X011涂刷于美紋紙間，待表面干后撕掉美紋紙。

球場(chǎng)線以白色為主，如有其它球場(chǎng)線，通常選用黃色或藍(lán)色。

工具/設(shè)備：劃線機(jī)

附：常見(jiàn)異常分析

1．起泡或針孔現(xiàn)象

a)施工時(shí)氣溫過(guò)高：溫度過(guò)高時(shí)因地面熱氣急遽上升及材料反應(yīng)過(guò)快導(dǎo)致氣泡的產(chǎn)生。

b)材料有水份滲入：材料進(jìn)水或是地面有水氣，則硬化劑會(huì)先與水反應(yīng)產(chǎn)生氣泡。

c)混合比例不正確：硬化劑若超過(guò)標(biāo)準(zhǔn)比例10%以上，施工后可能會(huì)有起泡現(xiàn)象。

d)攪拌混合不均勻：硬化劑含量太多的地方會(huì)起泡；主劑含量太多的地方則硬化不完全。

e)底漆未完全硬化：彈性層可能因?yàn)榈灼嶂械娜軇┥性趽]發(fā)而產(chǎn)生起泡，此情形尤以厚積或交迭處最為常見(jiàn)。

2．硬化不完全

a)混合比不正確，主劑含量過(guò)多。

b)攪拌混合不均勻，主劑含量過(guò)多的地方會(huì)有硬化不完全的現(xiàn)象。

c)材料混合錯(cuò)誤，主劑與硬化劑非同一種產(chǎn)品。

d)材料進(jìn)水、地面含水率過(guò)高或施工后于硬化前遭雨淋時(shí)，則硬化劑會(huì)先與水反應(yīng)導(dǎo)致無(wú)法完全硬化。

e)溶劑純度不高。

3．表面不平整

a)基面未整平。

b)材料涂布時(shí)已超過(guò)可使用時(shí)間，無(wú)法自流平。

c)施工中斷，材料未及時(shí)銜接。

d)材料未均勻涂布。

4．脫層現(xiàn)象：

a)再涂施工與前次施工間隔過(guò)久。

b)施工面灰塵過(guò)多或有水份未干，導(dǎo)致接著不良而脫皮。

c)施工厚度太薄，經(jīng)太陽(yáng)照射而脫皮。

5．球場(chǎng)材鼓起

a)地面含水率過(guò)高，經(jīng)陽(yáng)光照射水氣上升，將球場(chǎng)層鼓起。

b)地面表層脆化，接著不良。

c)基礎(chǔ)養(yǎng)護(hù)期太短。
