塑膠跑道廠家：塑膠跑道與膠粘劑粘合！億邦體育設(shè)施今天給大家科普一下，一起來看一看吧！

　　塑料跑道膠是在合成釜中加入定量的多元醇、三氯乙烯、三乙醇胺，在攪拌下打開蒸汽閥，使反應(yīng)物料溫度達(dá)到８０℃，然后分批定量的ＭＤＩ加入合成釜中進(jìn)行反應(yīng)。在８０℃下反應(yīng)３ｈ，ＭＤＩ的粘度為２．４Ｐａ·ｓ。

　　在塑料跑道膠粘劑的生產(chǎn)過程中，影響膠粘劑質(zhì)量的四個因素是：

　?。保磻?yīng)溫度

　　主要工藝參數(shù)為反應(yīng)溫度。它的溫度直接影響產(chǎn)品的質(zhì)量，進(jìn)而影響塑料制品的性能。合成溫度高，粘度明顯升高，半固化狀態(tài)嚴(yán)重。結(jié)合塑料制品的使用和實際應(yīng)用，膠水的粘度應(yīng)控制在２．３～２．６ｐａ的范圍內(nèi)。這種粘度使塑料具有良好的機(jī)械性能和彈性。生產(chǎn)實踐證明，該膠粘劑的粘度為２．４Ｐａ？年代。

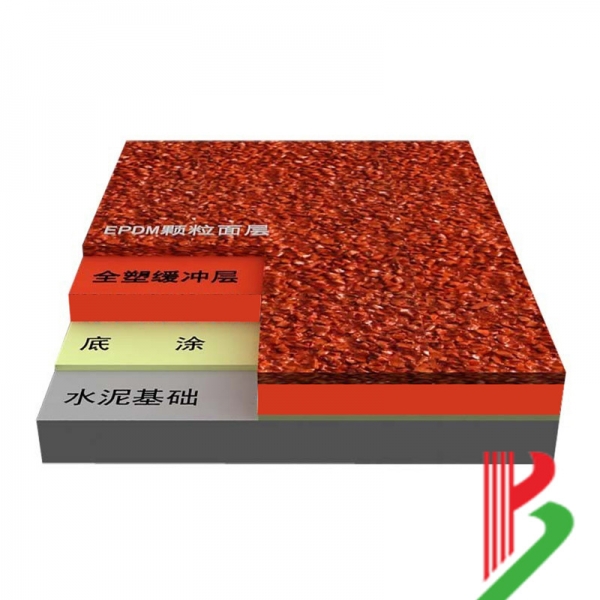

　　塑膠跑道材料

　?。玻磻?yīng)時間

　　反應(yīng)時間對膠粘劑的質(zhì)量有重要影響。黏度隨反應(yīng)時間的增加而增加。適當(dāng)?shù)姆磻?yīng)時間可獲得最佳的粘度。實驗表明，反應(yīng)時間應(yīng)控制在３ｈ以內(nèi)?？蛇_(dá)到半凝固狀態(tài)。根據(jù)塑料制品的要求和應(yīng)用的實際情況，膠粘劑的粘度應(yīng)控制在２．３～２．６ｐａ的范圍內(nèi)。該膠粘劑能使塑料制品具有更好的機(jī)械性能和彈性。生產(chǎn)實踐證明，該膠粘劑的粘度為２．４Ｐａ？年代。

　?。常磻?yīng)原料的比例

　　主要工藝條件是反應(yīng)原料的配合。這不僅關(guān)系到生產(chǎn)成本，更直接影響膠粘劑的質(zhì)量。二號反應(yīng)材料的配比最佳。ＭＤＩ：多元醇：三氯乙烯：三乙醇胺＝１５∶３０∶３。

　?。矗?dāng)嚢杷俣?/p>

　　在初始反應(yīng)時，攪拌速度可以控制，體系粘度較小，ＭＤＩ的加入可以增加體系粘度。如果攪拌速度太慢，容易使反應(yīng)物料分散不均勻，由于反應(yīng)不均勻，會出現(xiàn)局部粘度過大的現(xiàn)象。攪拌速度過快，容易使反應(yīng)液起泡、飛濺，釜壁容易結(jié)膜，影響傳熱。實驗表明，攪拌速度應(yīng)在１００～２００ｒ／ｍｉｎ。
